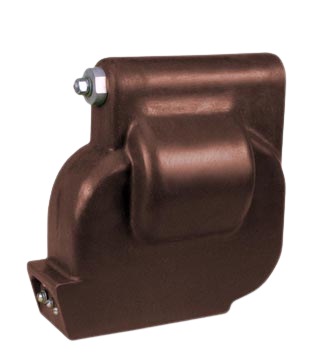

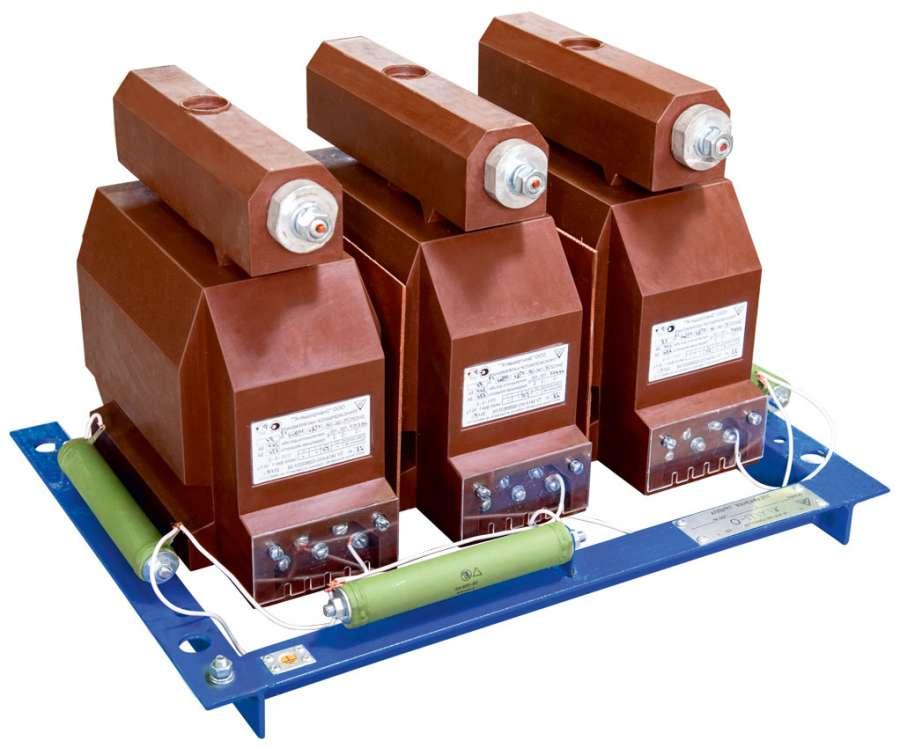

ZNOLP voltage transformers are designed for installation in complete devices (CRU), current pipelines and are used to power measurement circuits, protection, automation, alarm and control in electrical installations of alternating current frequency of 50 or 60 Hz in networks with an isolated neutral.
|
Наименование параметра |
Значение для типа |
||
|
ЗНОЛП-3 |
ЗНОЛП-6 |
ЗНОЛП-10 |
|
|
Класс напряжения, кВ |
3 |
6 |
10 |
|
Наибольшее рабочее напряжение, кВ |
3,6 |
7,2 |
12 |
|
Номинально напряжение первичной обмотки, В |
3000/√3 |
6000/√3 |
10000/√3 |
|
Номинальное напряжение основной вторичной обмотки, В |
100/√3 или 110/√3 |
||
|
Номинальное напряжение дополнительной вторичной обмотки, В |
100/3 или 100 или 110/3 или 110 или 100/√3* |
||
|
Номинальная мощность*** основной вторичной обмотки, ВА, в классе точности**: 0,2 |
|
|
|
|
Номинальная мощность дополнительной вторичной обмотки в классе точности 3 или 3Р, ВА |
150 |
200 |
300 |
|
Предельная мощность вне класса точности, ВА |
250 |
400 |
630 |
|
Предельный допустимый длительный первичный ток, А |
0,14 |
0,11 |
0,10 |
|
Номинальная частота, Гц |
50 или 60**** |
||
|
Сопротивление резистора в составе предохранительного устройства, Ом |
9,1 |
11 |
|
|
Номинальная мощность резистора, Вт |
0,25 |
||
|
Испытательное напряжение, кВ: |
|
|
|
|
Масса, кг |
32±1,5 |
32±1,5 |
32±1,5 |
|
Наименование параметра |
Значение для типа |
||
|
ЗНОЛП-3 |
ЗНОЛП-6 |
ЗНОЛП-10 |
|
|
Класс напряжения, кВ |
3 |
6 |
10 |
|
Наибольшее рабочее напряжение, кВ |
3,6 |
7,2 |
12 |
|
Номинально напряжение первичной обмотки, В |
3000/√3 |
6000/√3 |
10000/√3 |
|
Номинальное напряжение основной вторичной обмотки, В |
100/√3 или 110/√3 |
||
|
Номинальное напряжение дополнительной вторичной обмотки, В |
100/3 или 100 или 110/3 или 110 или 100/√3* |
||
|
Номинальная мощность*** основной вторичной обмотки, ВА, в классе точности**: 0,2 |
|
|
|
|
Номинальная мощность дополнительной вторичной обмотки в классе точности 3 или 3Р, ВА |
150 |
200 |
300 |
|
Предельная мощность вне класса точности, ВА |
250 |
400 |
630 |
|
Предельный допустимый длительный первичный ток, А |
0,14 |
0,11 |
0,10 |
|
Номинальная частота, Гц |
50 или 60**** |
||
|
Сопротивление резистора в составе предохранительного устройства, Ом |
9,1 |
11 |
|
|
Номинальная мощность резистора, Вт |
0,25 |
||
|
Испытательное напряжение, кВ: |
|
|
|
|
Масса, кг |
32±1,5 |
32±1,5 |
32±1,5 |
| Наибольшее рабочее напряжение | 12 кВ |
| Напряжение первичной обмотки | 10000/√3 В, 10500/√3 В, 11000/√3 В |
| Напряжение вторичной обмотки | 100 В, 100/3 В, 100/√3 В, 110 В, 110/3 В, 110/√3 В |
| Номинальная частота | 50 Гц, 60 Гц |
| Класс точности основной вторичной обмотки | 0,2, 0,5, 1, 3 |
| Номинальная вторичная нагрузка | 15 ВА, 30 ВА, 50 ВА, 75 ВА, 150 ВА, 200 ВА, 300 ВА |
| Климатическое исполнение (диапазон рабочих температур) и категория размещения | Т2, У2 |
| Вес | 32±1,5 кг |
|
